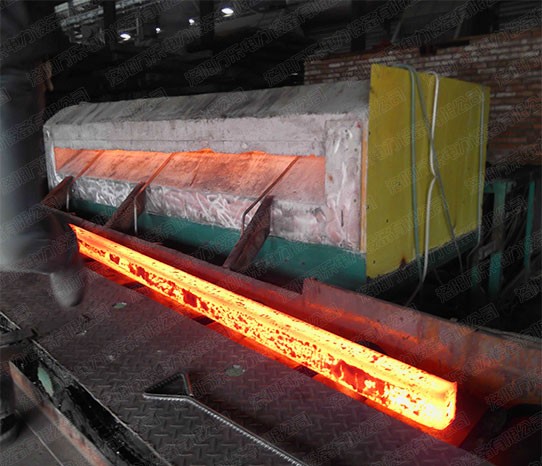

横向中频感应加热炉

线圈材质:T2紫铜 加热时间:根据产品

整流脉数:3相6脉、6相12脉、12相24脉
加热产品:铝棒、铝板、钢坯、钢板、钢板、钢管等
产品用途:用于各种工件、产品的加热。
加热方式:采用了感应加热的基本原理;即采用电磁感应方式在负载自身产生感应电流使负载加热的方法。

配套设备(除此之外运行需要:变压器、冷却水循环; 除尘设备可选)

横向中频感应加热炉是一种替代传统采用氧气、烘炉、盐渣炉加热的高科技产品,它可以节省能耗,省时、快捷、提高产品质量。




纵向中频感应加热炉(供参考)
额定功率
(KW)
额定频率
(HZ)
变压器容量
(KVA)
二次
电压 (V)
整流脉数 感应器
电压 (V)
电耗
(KW.h/t)
方钢型号
(mm)
加热时间(秒/根) 加热
温度
10000KW 70~1500 12500 φ1500V 24Pulse 2800V 300(KW.h/t)

200×200×6000

150×150×6000

145(秒/根)
80(秒/根)
≤1250℃
8000KW 80~1500 10000 φ1250V 24Pulse 2800V 320(KW.h/t)

150×150×6000

130×130×6000

110(秒/根)
80(秒/根)
≤1250℃
5000KW 80~1500 6000 Φ1250V 12 Pulse 2800V 340(KW.h/t)

130×130×6000

120×120×6000

115(秒/根)
100(秒/根)
≤1250℃
3000KW 400~1500 3500 Φ950V 12 Pulse 2800V 350(KW.h/t)

100×100×6000

80×80×6000

165(秒/根)
110(秒/根)
≤1250℃
2000KW 500~1000 2200 φ660V-380V 12 Pulse 1200
(800)V
360(KW.h/t)

80×80×3000

70×70×3000

80(秒/根)
60(秒/根)
≤1250℃
1500KW 500~1000 1600 φ660V-380V 12 Pulse 1200
(800)V
370(KW.h/t)

70×70×3000

60×60×3000

85(秒/根)
65(秒/根)
≤1250℃
1000KW 500~1000 1250 φ660V-380V 6 Pulse 1200
(800)V
380(KW.h/t)

60×60×1500

60×60×1300

38(秒/根)
38(秒/根)
≤1250℃
800KW 500~8000 630 3φ380V 6 Pulse 1200
(800)V
450(KW.h/t) 60×60×1200 30(秒/根) ≤1250℃

(备注1:加热率是解热至1100°C时的数据,如果加热温度高于1100°C,则加热率按比例降低。根据加热率和工件单重可以计算出每小时的件数(即加热节拍))

(备注2:功率计算)

(备注:上述参数为常用参数,具体情况可根据客户要求定制)



产品优势



1.节省设备空间,较为节能

2.操作简单,体积小质量轻

3.检修方便,适合大型坯料加热

4.金属材料采用中频加热,是现在通用的加热方式之一。已广泛应用于很多使用油气和煤碳加热的领域。与传统的燃油、燃煤        或其它类似加热产品相比,其特点更具有加热速度快、效率高而降低生产成本;热辐射小、劳动强度低、符合相关要求。污染 小;温度均匀易控制、氧化烧损小、自动化程度高,能保证产品质量和实现在半自动、全自动机床上生产等优点。

5.中频设备‘功率大、适应大工件加热’的特点,是IGBT固态中频无法替代的。









工作原理



中频感应保温炉采用了感应加热的基本原理,"感应加热"即采用电磁感应方式在负载自身产生感应电流使负载加热的方法。又运用了电磁感应定律e=W*-dΦ/dt。电磁感应定律揭示了电磁感应现象的物理规律,即闭合导体内的感应电势与其包围磁通的变化率成正比,与闭合导体的匝数成正比。感应电势所产生电流的方向总是趋向于低消原磁通的变化。
